Domowa instalacja pod pompy ciepła, ładowarkę auta i inne nowe obciążenia

Standardowy projekt instalacji w domu jednorodzinnym sprzed kilkunastu lat zakładał określoną pulę odbiorników. Codzienne funkcjonowanie opierało się na typowym sprzęcie AGD, oświetleniu i podstawowej elektronice domowej. Sytuacja zmienia się diametralnie, gdy w garażu pojawia się ładowarka do samochodu elektrycznego, a tradycyjny kocioł węglowy lub gazowy zastępuje nowoczesna pompa ciepła. Nagle budynek musi obsłużyć urządzenia pobierające łącznie kilkanaście kilowatów mocy w tym samym, często wieczornym czasie. Bez wcześniejszego przygotowania infrastruktury główne zabezpieczenia po prostu nie wytrzymują takiego obciążenia, odcinając zasilanie.

Obliczenie zapotrzebowania mocy dla nowych obciążeń

Projektując instalacje elektryczne w domach, sumuje się najpierw moce wszystkich planowanych do podłączenia urządzeń. Należy jednak wyraźnie odróżnić pobór stały od okresowego. Oświetlenie ciągłe, domowy router czy lodówka pracują niemal bez przerw, tworząc przewidywalną bazę obciążenia całego systemu. Z kolei płyta indukcyjna, sprężarka pompy ciepła czy domowa ładowarka EV włączają się tylko w określonych cyklach. Dlatego w profesjonalnych obliczeniach stosuje się współczynnik jednoczesności, który dla typowej zabudowy jednorodzinnej wynosi zazwyczaj od 0,5 do 0,8.

Normy branżowe, takie jak N SEP-E-002 oraz PN-IEC 60364, nakazują wyznaczenie zapotrzebowania na podstawie sumy mocy zainstalowanej pomniejszonej o ten właśnie współczynnik. Typowy budynek mieszkalny bez zaawansowanego ogrzewania prądem wymagał dawniej przyłącza rzędu 12,5–30 kVA. Obecnie realna moc przyłączeniowa najczęściej utrzymuje się na poziomie 10–15 kW. Sytuacja mocno komplikuje się w godzinach wieczornych. Gdy domownicy gotują obiad na płycie indukcyjnej, ładują auto ładowarką o mocy 11 kW, a pompa rzędu 8 kW pracuje z pełną wydajnością, cały układ zbliża się do krytycznej granicy wydolności.

Konieczność uwzględnienia rezerwy i rozruchów

Suchy bilans matematyczny nigdy nie oddaje pełnej dynamiki pracy nowoczesnych urządzeń. Silniki sprężarek w układach grzewczych pobierają w momencie startu prąd rozruchowy znacznie wyższy od ich parametrów nominalnych. Może on przekraczać wartości robocze od trzech do nawet siedmiu razy, powodując chwilowe spadki napięcia. Zimą system grzewczy działa przez większość doby, co mocno zawęża dostępne marginesy bezpieczeństwa dla reszty domowych sprzętów.

Zalecana praktyka instalacyjna zakłada bezwzględne pozostawienie od 15 do 30 procent rezerwy mocy ponad bieżące wyliczenia. Taki bufor skutecznie chroni przed niekontrolowanymi wyłączeniami zasilania w momentach szczytowego zapotrzebowania. Dodatkowa przestrzeń przydaje się również w perspektywie kolejnych lat. Umożliwia ona bezproblemowe przyłączenie nowych, prądożernych urządzeń klimatyzacyjnych lub łatwą integrację przydomowej instalacji fotowoltaicznej bez konieczności kosztownej przebudowy przyłącza.

Zabezpieczenia rozdzielnicy przy rosnącym obciążeniu

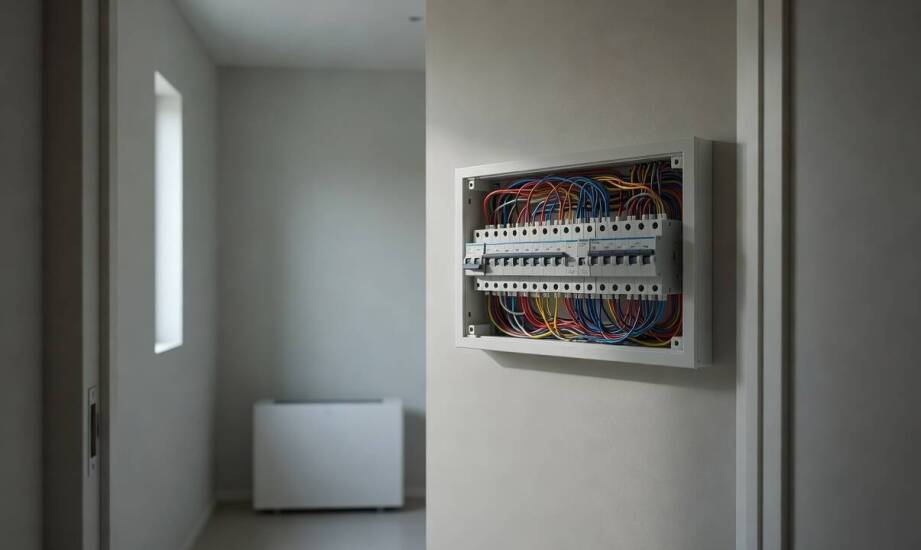

Sercem każdego układu zasilania w budynku pozostaje rozdzielnica główna. Rosnąca liczba zaawansowanych urządzeń wymusza stosowanie coraz bardziej rygorystycznych środków ochrony. Podstawę stanowią wyłączniki nadprądowe, które zawsze dobiera się ściśle do przekroju prowadzonych w ścianach przewodów. Obwody gniazdowe chroni się dodatkowo aparatami różnicowoprądowymi o czułości 30 mA, co bezpośrednio zapobiega groźnym dla życia porażeniom. Wrażliwą elektronikę sterującą zabezpieczają specjalistyczne ochronniki przepięciowe typu 1+2.

Większe obciążenia wymagają bezwzględnego wydzielenia osobnych obwodów prądowych. Ładowarka pojazdów elektrycznych oraz moduł grzewczy nie mogą absolutnie współdzielić linii z innymi odbiornikami o dużej mocy. Częstym i wysoce bezpiecznym rozwiązaniem jest montaż dodatkowej, mniejszej skrzynki rozdzielczej bezpośrednio przy docelowym urządzeniu. Dzięki takiemu podziałowi ewentualna awaria w obwodzie garażowym nie odcina zasilania w części mieszkalnej budynku.

Wpływ decyzji projektowych na przyszłą eksploatację

Decyzje podjęte jeszcze przed wbiciem pierwszej łopaty determinują późniejszą elastyczność i bezpieczeństwo całego układu. Zbyt mała szafa rozdzielcza to najczęstszy błąd inwestorów, który szybko mści się po kilku latach. Zostawienie pustego miejsca na szynach montażowych DIN pozwala na bezproblemowy montaż dodatkowych aparatów zabezpieczających bez rujnowania wykończonych ścian. Równie krytyczny jest dobór odpowiednio grubych przekrojów kabli prowadzonych do garażu i kotłowni.

Firma Elektroinstal z Ostrowa Wielkopolskiego od ponad trzech dekad wykonuje tego typu kompleksowe układy w budownictwie mieszkalnym i przemysłowym. Doświadczenie we współpracy z operatorami takimi jak Energa Operator potwierdza, że przemyślany od samego początku podział obwodów ułatwia terminowe przeglądy i późniejsze pomiary. Profesjonalny wykonawca dysponujący własnym ciężkim sprzętem, takim jak minikoparki, odpowiednio przygotowuje również zewnętrzne trasy kablowe do zasilania stacji transformatorowych czy przydomowych paneli fotowoltaicznych.

Nawet najbardziej precyzyjnie poprowadzona instalacja traci swoje pierwotne walory, jeśli brakuje w niej przestrzeni na rozbudowę. Wczesna i rzetelna analiza zapotrzebowania energetycznego oraz prawidłowy dobór aparatury ochronnej to absolutne fundamenty stabilnego zasilania domu. Utrzymanie odpowiedniej rezerwy pozwala mieszkańcom bezpiecznie korzystać z nowoczesnych technologii grzewczych i elektromobilności bez ciągłych obaw o przeciążenie sieci.
