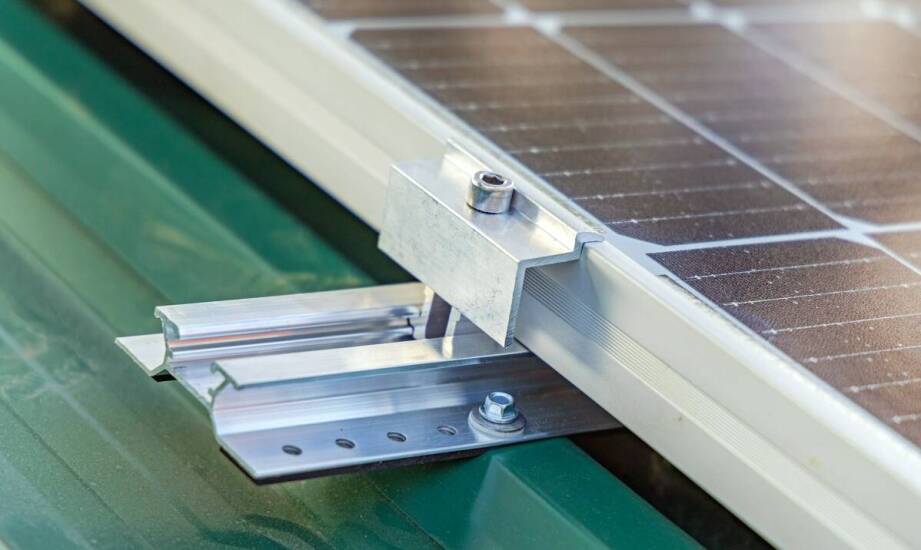

Klemy, adaptery i uchwyty jako elementy, które decydują o dopasowaniu instalacji PV

W instalacjach fotowoltaicznych drobne elementy montażowe często decydują o ostatecznym sukcesie całego przedsięwzięcia. To właśnie klemy, adaptery i uchwyty odpowiadają za prawidłowe dopasowanie modułów do szyn profilowych oraz specyficznej geometrii dachu. Standardowo stosuje się cztery klemy na jeden panel, czyli dwie końcowe i dwie środkowe. Taki układ zapewnia stabilne mocowanie aluminiowych ram o grubościach od 30 do 40 milimetrów. Zastosowanie odpowiednich detali montażowych zapobiega niebezpiecznym przesunięciom pod wpływem silnego wiatru oraz obciążeń śniegowych. Właściwa selekcja tych komponentów rzutuje na całą geometrię instalacji i decyduje o pełnej zgodności z surowymi normami budowlanymi.

Rola klem i adapterów w stabilizacji modułów

Podstawowym zadaniem elementów mocujących jest utrzymanie paneli w ściśle określonej pozycji przez cały okres eksploatacji. Klemy końcowe trwale mocują skrajne krawędzie paneli do szyn aluminiowych, co pozwala na mocny docisk ramy bez ryzyka uszkodzenia szklanej powłoki modułu. Z kolei klemy środkowe łączą sąsiadujące ze sobą panele i tworzą spójną płaszczyznę. Podział obciążeń na kilka niezależnych punktów podparcia minimalizuje naprężenia termiczne, które powstają podczas naturalnej pracy materiałów przy zmianach temperatury. Instalatorzy dopasowują oba typy zacisków do konkretnej grubości ramy, co najczęściej oznacza wymiary 32, 35 lub 40 milimetrów. Zapewnia to ogromną uniwersalność przy montażu różnych serii modułów dostępnych na rynku.

Znaczącą funkcję w systemie nośnym pełnią również elementy korygujące i łączące. Adaptery oraz uchwyty przejmują odpowiedzialność za przenoszenie obciążeń z profili aluminiowych bezpośrednio na główną konstrukcję nośną. Popularne adaptery wyposażone w specjalne otwory montażowe M10 doskonale współpracują ze śrubami dwugwintowymi. Właściwie dobrane akcesoria do montażu paneli fotowoltaicznych umożliwiają swobodną regulację pozycji szyn na pokryciach z dachówki ceramicznej lub blachy trapezowej. Dachowe uchwyty hakowe pozwalają instalatorom łatwo korygować geometrię całego układu i dostosowywać ją do faktycznego nachylenia krokwi.

Wymagania montażowe dla różnych typów konstrukcji

Złożoność systemów mocowań wymaga precyzyjnego podziału na kategorie dopasowane do konkretnego środowiska pracy. Elementy montażowe dzielą się zazwyczaj na zaciski do samych modułów, łączniki profili nośnych oraz uchwyty bazowe mocowane do podłoża. Na dachach skośnych kluczowe znaczenie mają solidne uchwyty wbijane lub przykręcane między dachówki. Standardowy rozstaw punktów podparcia co 1,2 do 1,8 metra gwarantuje optymalne rozłożenie sił i bezpieczną współpracę z więźbą dachową. Dach płaski wymusza z kolei zastosowanie konstrukcji balastowych lub bezinwazyjnych z trójkątnymi wspornikami. Systemy te wykorzystują specjalne adaptery wymuszające optymalny kąt nachylenia paneli od 10 do 35 stopni. W tym przypadku liczba punktów podparcia ulega zwielokrotnieniu w celu bezpiecznego rozproszenia ciężaru zalegającego śniegu.

Konstrukcje gruntowe opierają się na wolnostojących stelażach wbijanych w ziemię lub zalewanych w betonie. Niezależnie od lokalizacji, systemy te są stale narażone na trudne warunki atmosferyczne. Wysoka odporność elementów stalowych na postępującą korozję warunkuje długowieczność całej elektrowni słonecznej. Na rynku wyróżnia się innowacyjna stal Magnelis pokryta unikalną powłoką cynkowo-aluminiowo-magnezową. Badania potwierdzają, że materiał ten wykazuje dziesięciokrotnie wyższą odporność korozyjną niż tradycyjna stal ocynkowana. Powłoka ta potrafi samoczynnie regenerować się na krawędziach cięcia i wytrzymuje bez uszkodzeń ponad 2000 godzin w komorze solnej. Przedsiębiorstwo W&H Spółka z Ograniczoną Odpowiedzialnością z Turzy Śląskiej wykorzystuje ten zaawansowany stop metali, produkując modułowe systemy na dachy i grunty. Komponenty te spełniają rygorystyczne wytyczne normy budowlanej PN-EN 1090-1 i posiadają wymagane deklaracje właściwości użytkowych.

Znaczenie komponentów dla żywotności systemu

Spójność wszystkich elementów nośnych stanowi fundament bezpiecznego działania każdej elektrowni słonecznej. Właściwie skompletowany zestaw montażowy drastycznie ogranicza konieczność wykonywania poprawek w warunkach terenowych. Precyzyjnie docięte szyny, kompatybilne klemy oraz wytrzymałe adaptery skracają czas pracy ekip instalatorskich i eliminują niepotrzebne przestoje na placu budowy. To przekłada się na płynniejszą realizację harmonogramu i wyższą jakość oddawanego układu.

W perspektywie wieloletniej eksploatacji najdrobniejszy uchwyt pracuje pod ogromnym obciążeniem i musi opierać się skrajnym temperaturom. Prawidłowo zwymiarowane komponenty pozwalają utrzymać założoną sprawność instalacji przez kolejne dekady. Zapobiegają one mikropęknięciom krzemu wewnątrz modułów, które mogłyby powstać wskutek nadmiernego uginania się słabych profili. Decyzja o zastosowaniu certyfikowanych elementów ze stali o podwyższonej odporności gwarantuje pełną stabilność i zgodność z dokumentacją projektową niezależnie od panujących warunków pogodowych.
